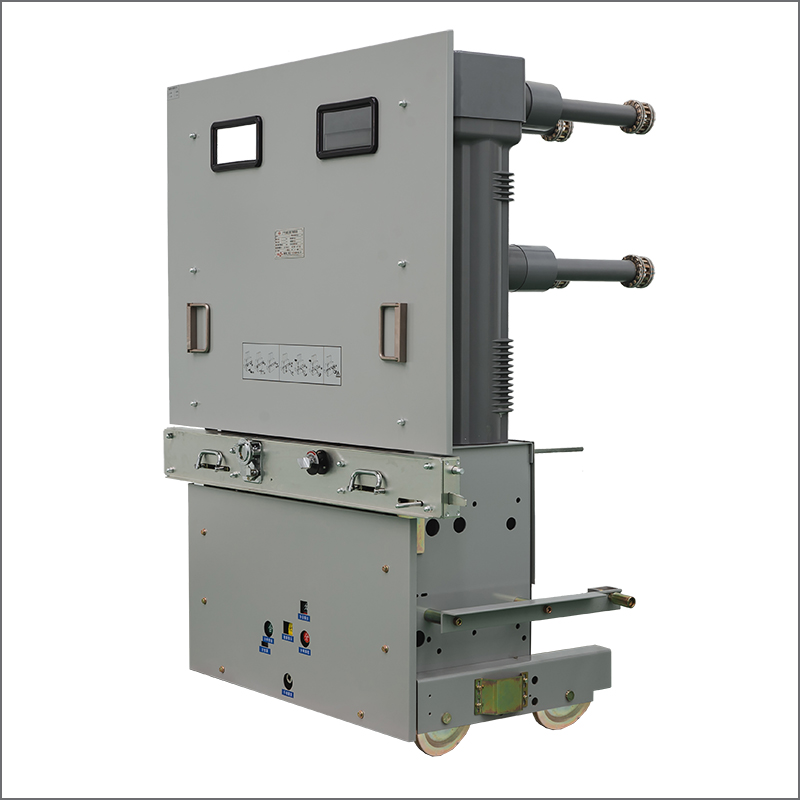

ZN85-40.5真空断路器——配复合绝缘极柱
ZN85-40.5户内高压真空断路器,系额定电压40.5kV,三相交流50Hz的户内高压开关设备。断路器为手车式结构,可与KYN61-40.5开关柜配套使用,断路器配置可靠的联锁单元,满足用户的“五防”保护功能。相关配套的产品有:隔离手车、熔断器手车、熔断器带避雷器手车以及PT手车。断路器采用复合绝缘结构,满足正常运行条件下的绝缘要求。并有效的减小了断路器的体积,总体布局合理、美观,简洁。操动机构采用专门设计的弹簧操动机构,输出曲线与灭弧室的要求配合良好。其性能更适合40.5kV真空断路器的特点和要求,具有很高的可靠性,使用寿命长,检修方便,机构免维护。断路器手车采用丝杠螺母推进装置,带有超越离合器,可轻松在开关柜中移动手车,使手车行程范围精确可靠;配套强制机械闭锁方式,满足开关柜“五防”功能要求。

传统VS1的升级产品,专有行业型号,性能全面提升
产品参数规格齐全
额定电压:12kV
额定电流:630A-4000A
额定短路开断电流:20kA-50kA
30000次机械寿命,维护量小
内配宝光牌真空灭弧室
配复合绝缘极柱
模块化弹簧操动机构,节能高效,易于维护
可用于切电容器场合
海拔高度2000m
满足GB/JB/DL标准
安装方式:固定式/手车式
手车式产品适配于800mm/1000mm宽KYN28-12等主流中置柜,固定式产品可安装于XGN-12等固定柜中
功能齐全的“五防”措施
1、 选用宝光牌高品质真空灭弧室,耐压水平高,弧后恢复迅速,开断能力强
2、缓冲系统优化:降低了分闸过冲及合闸反弹
3、带有超越离合器,推进系统稳定可靠
4、电气性能可靠,寿命长
新能源发电(风电、光伏等)
工业领域(石油、化工、钢铁、煤矿、冶金等)
电网系统
建筑行业
